一、O形橡胶密封圈是一种断面形状为圆形的密封元件，它广泛用于多种机械设备中，在一定温度、压力及不同的液体或气体介质中起到密封作用，与其它密封圈相比，具有如下的优越性能：

　　①、密封部位结构简单，安装部位紧凑，而且重量较轻。

　　②、有自密封作用，往往只用一个密封件便能完成密封效果。

　　③、密封性能好，用作固定密封时几乎没有泄漏，用作运动密封时，只在速度较高时才有些泄漏。

　　④、运动摩擦阻力很小，对于压力交变的场合也能适应。

　　⑤、尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。

　　与其它密封圈相比，也存在下列三个问题：

　　①、起动时的摩擦阻力大。

　　②、用作气动装置的密封时，必须加润滑油，防止磨损。

　　③、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。

　　O形橡胶密封圈的结构设计原理

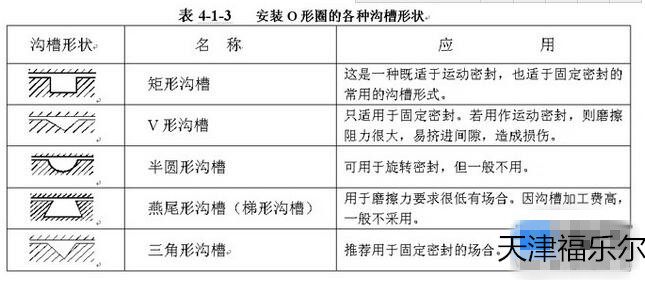

　　因为O形橡胶密封圈是安装在各种沟槽中使用，现将安装沟槽情况列于表4-1-3。

　　压力与密封间隙

　　O形橡胶密封圈一般是由压缩所产生的回弹来进行密封的，但随着压力的增加，其被挤入密封浊隙而产生形状变化，如图4-1

　　为了使O形橡胶密封圈具有良好的密封作用和延长使用寿命，必须使O形橡胶密封圈的安装沟槽和密封部位的间隙设计恰当，当间隙过大时O形橡胶密封圈在油压的作用下挤间隙，造成损伤，从而引起漏损。当工作压力小于9.8Mpa时一般不设计挡圈,当压力大于9.8Mpa时O形橡胶密封圈承压面易被挤出，应加挡圈;若单向受压，在承压面设置一个挡圈，若是双向受压则要设置二个挡圈：

　　O型圈执行标准

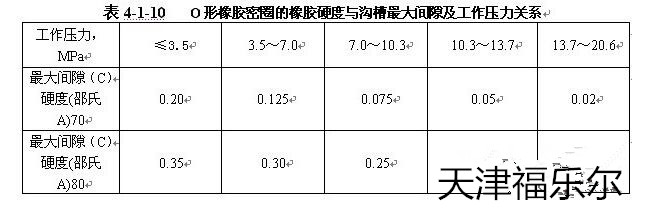

　　O型圈的硬度与沟槽zui大间隙及工作压力关系

　　密封间隙的大小与压力等级、橡胶硬度及O形橡胶密封圈断面的直径相关情况。

　　O型圈橡胶材料的硬度与工作压力的关系

　　在橡胶材料标准中，以硬度和压缩咏久变形两项性能尤为注重。选择压缩变形较小的橡胶材料对密封性能是有利的，而硬度对于O形橡胶密封圈耐压和抗挤又是至关重要的。根据我国标准和实践经验，橡胶在规定温度下的压缩咏久变形蕞大不超过50%。而橡胶的硬度与密封工作压力密切相关，压力越高，硬度也是越高。

　　注：旋转运动工作压力一般不超过0.4 Mpa,硬度选择在(70±5)度;超出0.4 Mpa则按特殊密封装置设计。

　　沟槽的光洁度要求

　　沟槽的光洁度、沟槽接触表面的粗糙度对密封效果和耐久性有很大影响。

　　密封沟槽的各配合偶件表面光洁度

　　沟槽与压缩量

　　固定密封用O形橡胶密封圈的压缩率，一般情况下选用15～25%(此数据经验数据)，运动密封如往复运动情况下压缩率选用10～12%，旋转运动下一般取3～5%的压缩率。
