福乐尔介绍：EO-2 接头主要结构特点

EO-2 接头主要结构特点：

　　内置式预装体

　　为了确保卡套刃口能切入钢管至足够的深度，传统的卡套式接头通常需要采用卡套预装体进行预装。预装体必须经常检查，一旦用了磨损或变形了的卡套预装体，会造成成批的装配报废。EO-2 型在结构上提供了一个内置式的预装体，即把定位环的内锥用作卡套预装体。具有理想的尺寸精度和硬度的定位环，不仅用于装配定位同时也用于卡套预装，既方便装配，又确保装配效果。

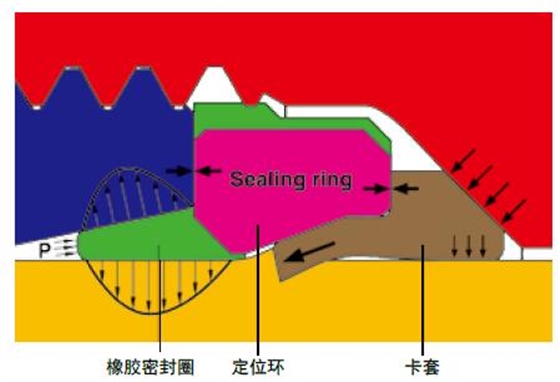

密封圈上的金属支撑环相当于一个内置的预装工具

　　功能螺母

　　与传统的卡套不同，EO-2 把弹性密封圈、定位环、卡套依靠定位环外圈的橡胶与螺母的内螺纹连在一起，从而形成一个整体，成为功能螺母。这避免了装配时接头零件散落的现象，同时大大提高了装配效率。

　　可靠的装配检查

　　EO-2 在结构上为卡套的预装提供了简便、可靠的检查判别标志。在卡套预装配之前卡套与定位环之间有一段空隙。当卡套经过预装配切入钢管后，此段间隙即消无。此间隙的存在与否就是评判卡套预装正确与否的标准，非常简便、可靠。

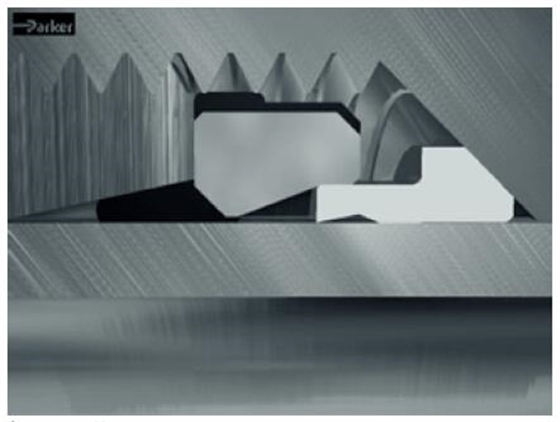

螺母拧紧前 螺母拧紧后
