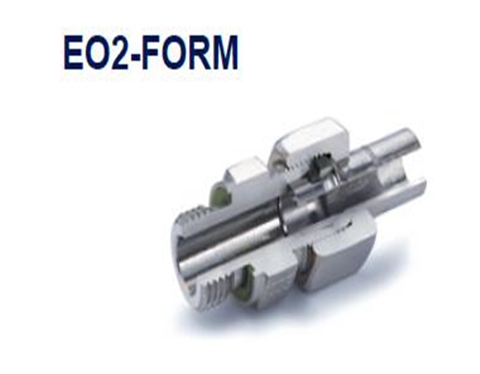

EO2-FORM 是派克新一代高压成型管件产品,其特点是在EO-2 弹性密封的基础上,又采用冷成型工艺,极大地增强了连接刚度,降低了预装力矩。高温或者腐蚀介质时,使用FKM 氟橡胶密封件。
在一些应用场合如液压机,起重机,升降机,或者船用水闸等,卡套式接头并未被广泛接受。相比于焊接接头,派克EO2-FORM 加工更便捷快速,不需要对钢管进行特殊的处理,热处理或者化学处理。
EO2-FORM 符合ISO8434-1/DIN 2353,适用于公制钢管,能够与EO 产品完全互换。
EO2-FORM 系列并不是独立的产品系列, 而是属于EO-2 系列的发展延伸,EO2-FORM 的螺母,密封圈及接头体都来自于EO-2 系列。因此客户在液压管路中同时使用这两种产品时,不需要增加库存或新的部件。
客户唯一需要投资的是一台钢管成型机,但是EO2-FORM 能够大大地提高装配效率,因此大量安装时,EO2-FORM 的设备成本也相应地降低了。
EO2-FORM 接头主要结构特点:
弹性密封
与EO-2 一样,EO2-FORM 也使用DOZ 密封圈。如图所示,密封圈位于接头体内锥和管子外壁之间,堵住了接头唯一的泄漏通道。该弹性密封形式,能够有效地补偿机械加工带来的误差。这样的密封结构,即使在高压工况下也同样具有极为理想的密封效果。重载下工作多年,也无需重新拧紧。
钢管成型
EO2-FORM 使用钢管成型机对钢管进行加工。设备操作和模具调试简便快速。钢管连接也非常方便,套上密封圈,拧紧螺母即可。
装配定位
