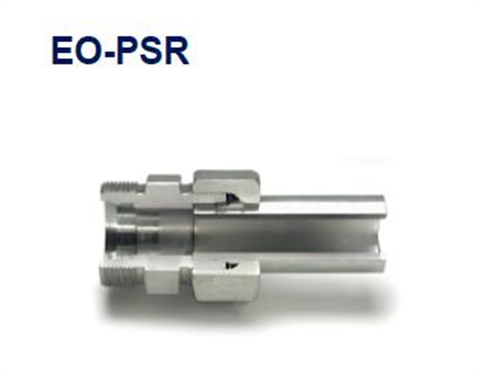

派克EO-PSR 卡套式接头、PARKER卡套接头、PARKER接头

EO-PSR 卡套式接头特点

EO-PSR卡套接头减少了在高压下管路系统的泄漏，这归因于EO渐进式卡套独特的内部结构，卡套是在受控条件下逐渐切入钢管的。

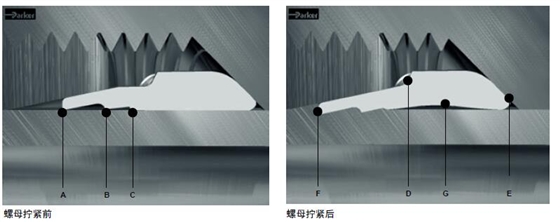

如图所示，卡套的前刃A和后刃B相继切入钢管，当两个刃口切入到设计深度时，止动边C和新的过拧紧保护D，限制卡套继续切入。另外，EO-PSR卡套肩部环特殊凹痕设计，使装配时更加平稳。双刃口及止动边的设计，使作用于卡套的应力均匀分散。

如图所示，EO-PSR 渐进式卡套在刃口有A、B、C 三个点与钢管接触，加上卡套尾环E 紧紧抱住钢管后，对于管路的振动有阻尼作用。因此EO-PSR 卡套具有特别优

良的耐冲击和抗振性能。止动边和防过拧紧的设计，使在拧紧过程中，产生了明显的力矩激增。如图所示，装配完成后，钢管材料由于被切入后产生的明显的隆起F 必须全部覆盖第一个刃口的前部。

EO-PSR 卡套的特殊设计，材料，和热处理工艺使卡套具有特别优良的弹性。如图所示，接头装配后卡套中部应微微拱起G，由此产生的弹性效应避免了金属接触密

封的应力松弛现象，从而可确保卡套长期地可靠工作和反复多次装拆使用。
